概述
根據火電機組的要求，鍋爐給水泵機組在運轉中要保證
安全可靠．效率高，可控性水平高，我廠生產的雙筒體OT
型泵具有以下特點：
1.級數少；
2.剛性軸；
3.軸向推力由水力平衡機構及推力軸承共同承受，并可，相互補償；
4.能適應短期出現的汽蝕；
5.檢修時間短，能短期投入運轉；

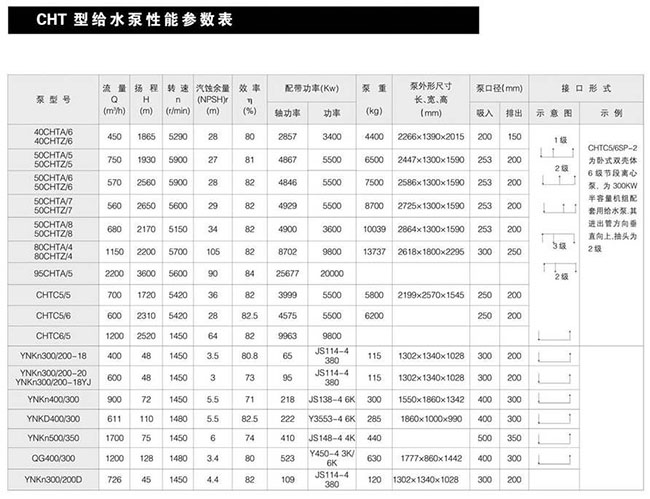

6.泵的效率一般在80％以上；
為了保證泵的汽蝕特性，沒有低轉速的前置泵的旋轉方向，從傳動方向看泵均為順時針旋轉（也可，接逆時針旋轉制造）。

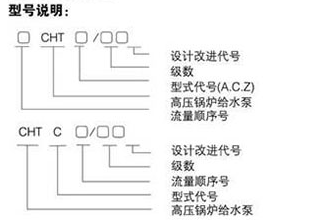

結構簡介
CHTA

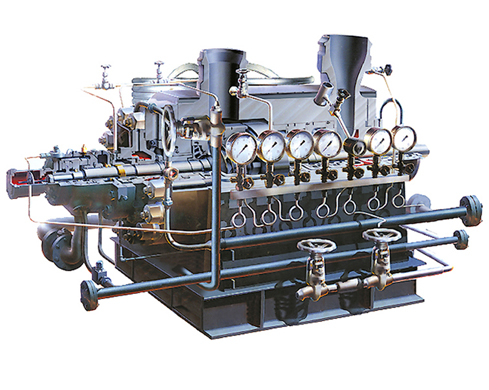

CHTA型泵為雙殼體臥式多級離心式結構，
CHTA型泵筒體（101）泵蓋（102）為鍛件．與液體相接觸的表面均堆有奧氏體不銹鋼焊層，泵的入口出口、均向上，根據需要泵的入口．出口也可向下，內殼體的中段（104）．吸入段（103）導葉（106）為鉻鋼制造．葉輪密封環（121）導葉襯套（117）及轉子部件中的軸（201）葉輪（202）平衡盤（213）都采用特殊材料制成，95％的軸向力由平衡裝置來承受；剩余軸向力及在特殊工況下產生的附加軸向力均由推力軸承來承擔泵軸封為機械密封，摩擦副產生的熱量被強制循環水帶走，循環水通過專設的冷卻器和過濾器過濾，保證循環水質的潔凈（見圖二）徑向軸承為四油模，強制潤滑，推力軸承為雙向注油強制循環式潤滑．并設有溫度保證和監視儀表
CHTC
泵筒體結構適用于泵芯快速拉出，節省了檢修時間，筒體焊在管路系統中。
壓力邊界適宜100％容積檢測，
對壓力和溫度改變的筒體進行計算機輔助設計。
軸向力靠平衡盤及推力軸承承受，使泵具有較高的可靠：
性及安全程度
采用最佳的模型設計。
滿足火力發電站上千臺泵的操作實驗。
能滿足冷態或備用狀態起動，
泵裝置設計允許在不拆卸電機的情況下，保證能拆卸機械密封及平衡盤。
測量額定軸向力的設備（泵的預防措施）。
CHTZ
a.CHTZ型給水泵為葉輪同向布置的水平中開式雙殼體結構，與國外先進公司的葉輪相向布置的水平中開式結構不同，其優點是縮短徑向．軸向尺寸，減少空間過渡流道，泵體積減小，整體可靠性高，占用空間?。?/span>
b．在原有CHTA型給水泵外形尺寸．泵筒體及轉子全部不變的情況下，CHTZ的泵芯與原CHTA的泵芯能實現互換，為該結構能盡快為電廠使用提供了有利條件，通用化程度及適用性較高；
C．CHTZ型給水泵水平中開式內殼為整體把合結構，與節段式多級導葉，中段相配合的泵芯相比，消除了多處配合間隙產生的動靜誤差，大大提高了泵芯整體結構剛性，提高了泵組的可靠性；
d．與節段式給水泵相比，CHTZ型給水泵泵芯可迅速抽出，在不必逐級拆卸葉輪（熱裝或滑合）的情況下，打開水平中開內殼即可迅速檢修各級動靜件，裝拆檢修方便，大大縮短了給水泵檢修時間．方便用戶，提高鍋爐利用率為電廠多創效益
e：采用有效元方法，對水平中開內殼體進行結構分析．計算、設計，充分考慮滿足強度剛性要求及溫度場不均勻?qū)?nèi)殼造成的變形量最?。?/span>
f．給水泵流道濕周小，便于進行打光，有利于提高泵的效率；
g．轉子動平衡后可不需要拆卸，從而能最理想地保持轉子原動平衡精度，對泵的可靠運行更為有利；
h．CHTZ型給水泵執行ZN57083質量控制規程；
i．泵組的外形尺寸．驅動方式．機械密封系統．監視與保護及性能參數等均同CmA型高壓鍋爐給水泵.
