產品說明：
概述：
AY型油泵系列是在老Y型油泵系列的基礎上進行改造并重新設計的，具有下列特點。
1.軸承體部件將原來35、50、60軸承體分別用45、55、70軸承體代替，提高了可靠性。
2.水力過流部位采用了高效節能泵的水力模型，平均比老Y型油泵的效率高5-8％。
3.為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老裝置更新?lián)Q代。
4.零部件通用化程度高。通標件為幾個系列產品共用。
5.選材精練，主體以ⅡⅢ類材料為主。軸承體等零件增加為鑄鋼、鑄鐵兩種。為寒冷地區、露天使用、船用提供有利條件。
6.軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用于缺水或水質差的地區。

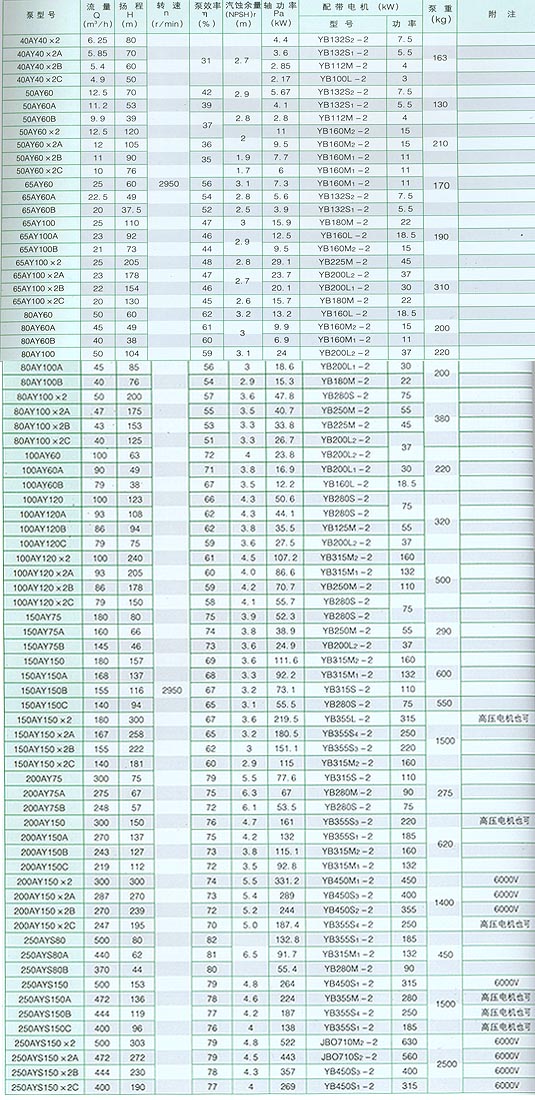

性能范圍：流量Q=2.5-600m3／h 揚程H=30～330m 溫度t=-45～+420℃
AY型油泵可用在石油精制、石油化工和化學工業及其它地方輸送不含固體顆粒的石油、液化石油氣和其它介質。
型號說明：50AYⅡ60×2B 250AYSⅢ150C
50.250-吸入口徑． A-第-次改造．
Y-離心油泵 s-第-級葉輪為雙吸
Ⅱ.Ⅲ-過流部分零件材料代號：I-類為HT250．
Ⅱ-類為ZG230-450． Ⅲ-類為ZGlCrl3Ni．
60.150單級揚程 2-級數
B.C-葉輪切割次數，順序以A.B--表示
結構特征：

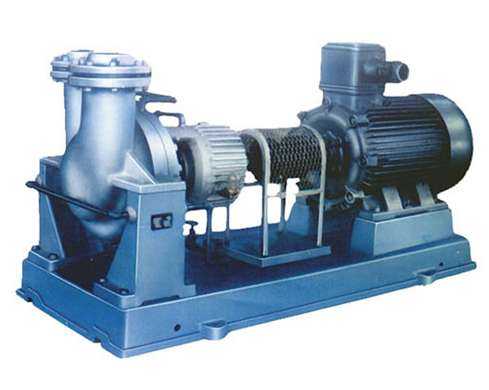

我廠生產的AY型油泵分為單級單吸和兩級單吸懸臂式，單級雙吸懸臂式，單級雙吸和兩級雙吸兩端支承式、兩級單吸兩端支承式等結構型式結構型式如圖。
殼體徑向剖分，其安裝方式為水平中心線支承。特別適用于輸送高溫高壓以及易燃、易爆或有毒的液體。泵的吸人口法蘭和排出口法蘭均鑄在泵體上，且均垂直朝上。軸封腔(填料函)和泵蓋是鑄成一體的，它可裝填料密封及平衡型、波紋管型、串聯型機械密封。軸封腔外面鑄有可供選擇的水冷腔夾套，水冷腔的配備必須是特別提出要求或當輸送介質為水的溫度超過66℃及炭氫化合物溫度超過120℃時用。
葉輪為整體鑄造。且經靜平衡。泵軸向力主要靠葉輪平衡來平衡。
軸承體裝有一套徑向球軸承和一組背對背安裝的推力球軸承，其軸承采用甩油環稀油潤滑，軸承體外表面鑄有散熱片，可為空氣冷卻(T<120℃)還可選用風扇冷卻(T=120l～260℃)和水冷卻(T=260℃～420℃)。為了泵檢修時不必拆卸吸入或排出管路就很容易地拆出葉輪、軸、軸承、軸封等零部件，AY型油泵采用撓性膜片式加長聯軸器部件。
根據輸送工況的需要，將泵的垂直吸入改為軸向水平吸入。(性能不變)。泵型號表示方法為口口P表示為軸向水平吸入結構。
